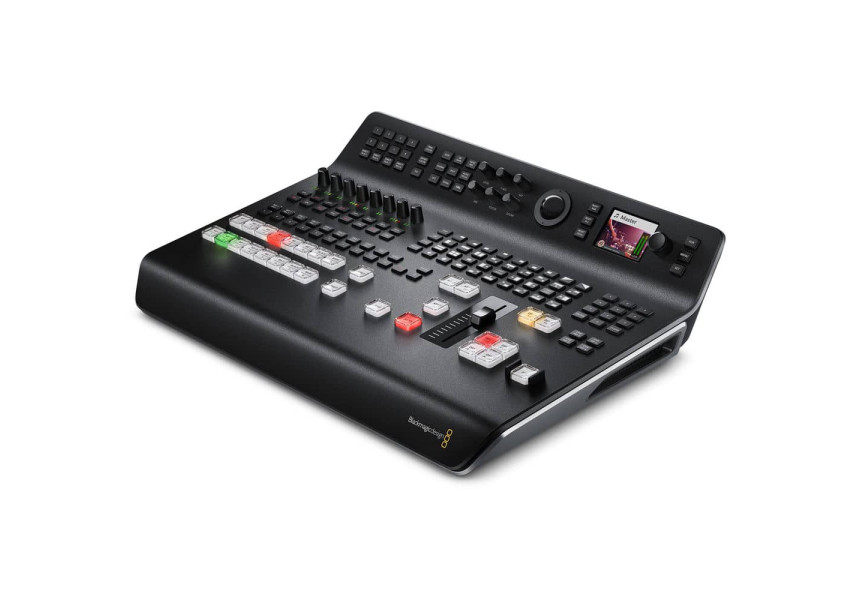

Blackmagic Design ATEM Television Studio Pro 4K
Agotado
- Switcher de 8 canales 12G-SDI
- HD y UHD compatible con señales hasta 2160p60
- Mixer de audio de 12 entradas y 2 canales de salida
- Re-Sync en todas las entradas
- Salida de Multiview UHD 4K
- Garantía limitada de 1 año por Blackmagic Design
-
Resumen
-
Especificaciones
-
En la caja
Este modelo ATEM Television Studio Pro 4K dispone de 8 entradas SDI 12G independientes compatibles con imágenes HD y UHD a una resolución máxima de 2160p60. Cada una de ellas permite resincronizar las señales y convertir el formato para adaptarlo al del mezclador, lo cual brinda la posibilidad de conectar 8 fuentes diferentes.
Por su parte, la consola Fairlight virtual incluye un procesador de dinámica, un ecualizador paramétrico de 6 bandas y un simulador para dividir pistas estéreo en canales monoaurales con retraso en las entradas analógicas. Esta versión cuenta además con un innovador compositor para superposiciones por crominancia, supervisión simultánea de imágenes en UHD y almacenamiento de clips en el panel multimedia.
Selección de fuentes
El panel de control cuenta con módulos independientes para la salida principal y los anticipos que se pueden usar en forma conjunta para alternar entre diferentes fuentes. Al seleccionar una señal, es posible ver los contenidos que están listos para ser transmitidos y luego emitirlos al aire presionando los botones CUT o AUTO. Cabe destacar que las fuentes seleccionadas en el bus de programa se emiten de forma inmediata.
Control de transiciones
Las transiciones disponibles en el panel de control físico ofrecen la misma variedad de opciones incluidas en el programa informático. En tal sentido, es posible realizar cortes directos, emplear la palanca y los controles especiales, o presionar el botón AUTO para dar inicio al efecto deseado. Los paneles ATEM permiten lograr una mayor precisión, ya que todos los botones están al alcance de la mano.
Control de cámaras
Los mezcladores ATEM Television Studio incluyen una unidad de control de cámaras y herramientas de DaVinci Resolve para efectuar correcciones primarias que permiten ajustar el color de la imagen captada y crear apariencias extraordinarias desde el dispositivo. Es posible controlar los modelos Studio Camera o URSA Mini en forma remota conectando cualquiera de las salidas SDI del mezclador a la entrada correspondiente de la cámara.
Los botones del panel brindan la posibilidad de realizar modificaciones básicas, aunque para llevar a cabo cambios más complejos, es posible utilizar la interfaz del programa informático. Esto permite modificar diversos parámetros, ajustar el enfoque y la apertura del diafragma o mejorar el balance cromático por medio de las herramientas integradas de DaVinci Resolve.
Pantalla LCD brillante
La pantalla LCD integrada permite supervisar la señal emitida y la intensidad del audio. Los menús brindan la posibilidad de modificar diferentes parámetros de los mezcladores, mientras que el mando giratorio y los botones MENU y SET facilitan el acceso a otros ajustes con rapidez.
Mezcla de audio en directo
La consola de audio integrada en el programa de control brinda la oportunidad de alternar y mezclar las diferentes fuentes de audio recibidas a través de las entradas del dispositivo. Asimismo, es posible ajustar el volumen de cada una, comprobar los vúmetros y activar o desactivar distintos canales. Por otra parte, el botón ON facilita la integración de cualquier canal entrante en la señal emitida, aun cuando dicha fuente no está al aire, mientras que la función AFV permite que el sonido acompañe a las imágenes al realizar una transición.
Todas las fuentes en una sola pantalla
Al filmar programas en directo con múltiples cámaras, es importante poder ver todas las fuentes al mismo tiempo. En tal sentido, la salida para la visualización simultánea de imágenes permite supervisar hasta 8 señales en un mismo monitor SDI o televisor HDMI. De este modo, el contenido captado por las cámaras, los elementos gráficos, los anticipos y el programa emitido se ven simultáneamente en una misma pantalla.
Por otra parte, es posible personalizar los nombres de las fuentes y determinar el área visible de la imagen, entre otras opciones. Solo es necesario conectar un televisor común para poder monitorizar contenidos en cualquier lugar.
Panel de control integrado en el mezclador
Los modelos ATEM Television Studio Pro resultan ideales para producciones de mayor dinamismo y complejidad, ya que combinan las funciones de un mezclador con las prestaciones de un panel de control profesional. Este facilita la conmutación de fuentes y permite crear efectos sensacionales, controlar las cámaras a distancia y realizar ajustes cromáticos, mezclar el audio y superponer al instante elementos gráficos a las imágenes transmitidas.
Incluso es posible controlar unidades Blackmagic Studio Camera, Micro Studio Camera, URSA Broadcast y URSA Mini a través de la señal SDI de retorno transmitida desde el dispositivo.
Conexiones
Entradas de video
8
Total de salidas
12
Salidas auxiliares
1
Velocidades de transmisión SDI
1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s
Entradas de audio
2 x XLR
1 x micrófono
Salidas de audio
1 x auriculares
Entradas de video SDI
8 x HD/UHD de 10 bits
2 canales de audio integrados
Entradas de video HDMI
No disponible
Señales de referencia
Tri-Sync o Black Burst
Resincronización de fuentes
En todas las entradas
Conversión de formatos y frecuencia de imagen
En todas las entradas
Salidas HDMI principales
9 x HD/UHD de 10 bits
Salidas de audio SDI
2 canales integrados en salidas SDI
Total de conexiones para visualización simultánea
1
Salidas SDI para visualización simultánea
1
Salidas HDMI para visualización simultánea
1
Formatos compatibles
Formatos SD
No disponible
Formatos HD
20p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94
1080i50, 1080i59.94
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94
Conformidad SDI
292M y 424M, 2081, 2082
Muestreo de video
4:2:2 de 10 bits
Precisión cromática
4:2:2 de 10 bits
Espacios cromáticos
YUV 4:2:2
Conversión de espacios cromáticos
No disponible
Resoluciones HDMI de entrada para equipos informáticos
720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97,1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Retraso de procesamiento
6 líneas
Mezclador de audio
12 entradas y 2 canales de mezcla
Opciones para cada canal: On/Off/Audio-Follow-Video con control individual de la ganancia
Indicador de volumen y saturación. Funciones de audio con calidad Fairlight: compresor, puerta de ruido, limitador y ecualizador paramétrico de 6 bandas. Retraso de línea y sintetizador estéreo solo en salidas XLR
Control de ganancia principal. Control para el volumen de los auriculares con mezcla independiente para el programa, el audio de la comunicación y el efecto local
Especificaciones del producto
Compositores para superposiciones previas
1 x crominancia / luminancia / lineal
Compositores para superposiciones posteriores
2
Compositores para superposiciones por crominancia
1
Compositores para superposiciones lineales o por luminancia
3
Comunicación
Mediante auriculares con micrófono integrado
Mezcla N-1
Sí, en las ocho salidas principales
Compositores para transiciones animadas y efectos digitales
Transiciones animadas y efectos visuales digitales
Total de capas
5
Comunicación
Mediante auriculares con micrófono integrado
Generadores de señal de ajuste
2
Generadores de color
2
Efectos visuales con bordes en 3D y sombra paralela
1
Interfaz
Resolución mínima del monitor de 1366 x 768
Cantidad de ventanas
1 x 10
Ventanas asignables
8 asignables y 2 fijas para la señal principal y los anticipos
Indicadores
Luz roja para señales al aire, verde para anticipos
Salidas para indicadores
Integradas a través de la conexión SDI. Mediante conexión Ethernet con el dispositivo GPI and Tally Interface de Blackmagic Design (No incluido)
Rótulos para fuentes
Sí
Supervisión simultánea de imágenes
Supervisión simultánea de imágenes
1 x 10
Estándar de visualización simultánea
HD / UHD
Reproductor multimedia
Reproductores multimedia
2, con memoria Flash
Capacidad del panel multimedia (imágenes)
20 con imagen en primer plano y canal alfa
Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF
Canales
Imagen en primer plano y canal alfa para cada reproductor
Capacidad del panel multimedia (clips)
2 con imagen principal y canal alfa. Capacidad compartida
Formato del panel multimedia para clips
Secuencia TGA
Duración de clips en HD 720
1440 fotogramas
Duración de clips en HD 1080
360 fotogramas
Duración de clips en UHD
90 fotogramas
Formatos de audio compatibles
WAV, MP3 y AIFF
Control
Panel de control
Panel de control integrado Programa de control del panel incluido
Compatible con paneles de control opcionales
Compatibilidad con paneles de control
Incluye ATEM Software Control Panel
Compatible con los modelos ATEM 1 M/E Broadcast Panel y ATEM 2 M/E Broadcast Panel
Panel de control virtual incluido
ATEM Software Control para sistemas operativos Mac 10.10 Yosemite, Mac 10.11 El Capitan o versiones posteriores y Windows 8.1 o 10 de 64 bits
Sistemas Operativos
Mac 10.15 Catalina
Mac 10.14 Mojave
Windows 10
Windows 8.1
Soporte informático
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB
Actualización del dispositivo
Mediante conexión USB directa a equipos Mac o Windows
Incluye el programa ATEM Switcher Utility
Especificaciones Físicas
Requisitos energéticos
Alimentación
1 fuente interna x 100-240 V CA
Consumo
70 Watts
Especificaciones Ambientales
Temperatura de funcionamiento
5 °C a 40 °C
(41 °F a 104 °F)
Temperatura de almacenamiento
–20 °C a 60 °C
(-4 °F a 140 °F)
Humedad relativa
0 % a 90 %
Sin condensación
- ATEM Television Studio Pro 4K
- Tarjeta SD con manual y programas
