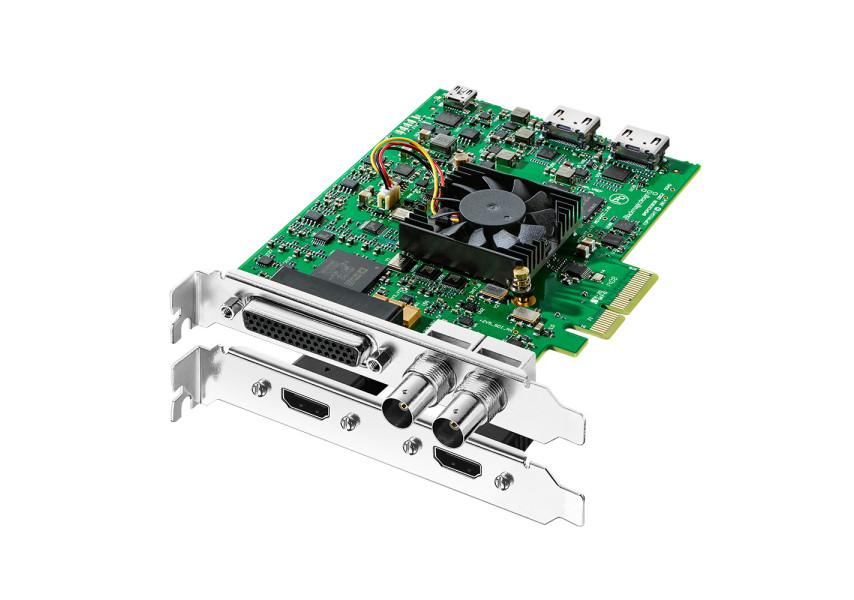

Blackmagic Design DeckLink Studio 4K
- 6G-SDI Entrada/Salida
- Entrada/salida de 4K HDMI
- Interfaz PCIe
- Soporta los formatos SD, HD, 2K y 4K
- Garantía limitada de 1 año por Blackmagic Design
-
Resumen
-
Especificaciones
-
En la caja
Este modelo es ideal si se trabaja con distintos equipos analógicos audiovisuales y es necesario combinar simultáneamente formatos SD, HD, 2K y UHD. Ofrece numerosas conexiones que permiten procesar contenidos analógicos y digitales, incluidas señales SDI en diferentes definiciones, HDMI (1.4b), por componentes, compuestas y S-Video.
Asimismo, dispone de cuatro canales para audio analógico balanceado, dos canales para audio digital AES/EBU, una conexión para señales de referencia (Black Burst/Tri-Sync) y un puerto RS-422. Por otra parte, cuenta con herramientas para componer imágenes y realizar conversiones a formatos de menor definición. Permite editar y retocar contenidos, y presenta un diseño profesional que garantiza la inversión a futuro.
Ideal para proyectos de posproducción
Elige el formato y la resolución que necesites. Captura imágenes directamente desde cámaras, grabadores analógicos o señales en directo para usarlas en programas de diseño, edición y efectos especiales, tales como DaVinci Resolve. Las tarjetas DeckLink brindan compatibilidad con todos los formatos de gran calidad empleados hoy en día en la industria del cine y la televisión, así como en posproductoras de contenidos publicitarios.
Permiten obtener una calidad de imagen RGB 4:4:4 de 12 bits a fin de trabajar con un alto rango dinámico y una mayor profundidad de color. Asimismo, admiten frecuencias de imagen de hasta 60 f/s, contenidos estereoscópicos tridimensionales y mucho más. Existen diferentes modelos para procesos con cintas o archivos que ofrecen la posibilidad de realizar una monitorización precisa en salas de montaje y edición con monitores SDI profesionales, televisores HDMI e incluso proyectores cinematográficos digitales.
Las mejores tarjetas de captura
Las tarjetas de captura y reproducción DeckLink se utilizan a diario en anuncios publicitarios, videoclips, series de televisión y largometrajes de Hollywood. Permiten trabajar con más aplicaciones y plataformas que ninguna otra del mercado y obtener resultados con la más alta calidad, ya que cuentan con tecnología de vanguardia SDI 12G y 8K. Por otra parte, pueden instalarse en equipos y servidores con sistemas operativos Mac, Windows o Linux para brindar la máxima flexibilidad.
Calidad de imagen incomparable
Las tarjetas DeckLink admiten formatos comprimidos, tales como ProRes y DNxHD, YUV de 10 bits sin compresión o RGB de 12 bits. En el caso de los formatos sin compresión, las imágenes son una copia matemáticamente perfecta del original, pixel por pixel, sin pérdida de detalle alguno, lo cual garantiza la mejor calidad posible. De este modo puedes realizar superposiciones sobre pantallas verdes, composiciones más nítidas, correcciones cromáticas extraordinarias, y mucho más.
Conexiones
Entradas de video SDI
1 x SD/HD/2K/4K de 10 bits. Compatible con formatos 4:2:2 a 6 Gb/s y 4:4:4 a 3 Gb/s
Salidas de video SDI
1 x SD/HD/2K/4K de 10 bits. Compatible con formatos 4:2:2 a 6 Gb/s y 4:4:4 a 3 Gb/s
Entradas de video analógico
1 x YUV con 3 conectores BNC. 1 x señales compuestas. 1 x S-Video. Señales por componentes en HD o SD
Salidas de video analógico
1 x YUV con 3 conectores BNC. 1 x señales compuestas. 1 x SDI SD. Señales por componentes en HD o SD
Entradas de audio analógico
4 canales para señales analógicas balanceadas mediante conectores de 0.25”
Salidas de audio analógico
4 canales para señales analógicas balanceadas mediante conectores de 0.25”. Los canales 3 y 4 pueden transmitirse mediante las salidas AES/EBU
Entradas de audio AES/EBU
2 canales para señales analógicas no balanceadas con conversión de la frecuencia de muestreo
Salidas de audio AES/EBU
2 canales para señales no balanceadas. Las salidas analógicas 3 y 4 pueden emplearse como conexiones AES/EBU para transmitir los canales 3 y 4 o 5 y 6 respectivamente. De esta forma, el dispositivo ofrece un total de 6 canales de salida para señales AES/EBU
Entradas de audio SDI
16 canales integrados en HD/2K/4K. 8 canales integrados en SD
Salidas de audio SDI
16 canales integrados en HD/2K/4K. 8 canales integrados en SD
Entradas de video HDMI
1 x HDMI con conector tipo A
Salidas de video HDMI
1 x HDMI con conector tipo A
Entradas de audio HDMI
8 canales integrados en SD/HD/4K
Salidas de audio HDMI
8 canales integrados en SD/HD/4K
Entrada para señales de referencia
Tri-Sync o Black Burst
Control de dispositivos
Puertos RS-422 compatibles con productos Sony®. Puertos seriales TxRx reversibles mediante el programa de control
Interfaz informática
PCI Express x4 de segunda generación compatible con ranuras de 4, 8 y 16 carriles de datos
Códecs compatibles
Códecs compatibles
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV‑NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR y DNxHD
Otros Códecs
ProRes 4444, ProRes 422 HQ, ProRes 422, ProRes LT, ProRes 422 Proxy,
4:2:2 de 8 o 10 bits sin compresión y 4:4:4 de 10 bits sin compresión
Soporte informático
Programas incluidos
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video y controlador Blackmagic para Mac OS y Windows. Media Express, Blackmagic Desktop Video y controlador Blackmagic para Linux
Actualización del sistema operativo interno
Firmware integrado en el controlador. Se carga al iniciarse el sistema o mediante el programa de actualización
Instalación física
PCI Express x8 de segunda generación, compatible con ranuras de 8 y 16 carriles de datos en Mac, Windows y Linux.
El sistema operativo Mac requiere un equipo Mac Pro con ranuras para tarjetas PCI Express.
Aplicaciones informáticas
Aplicaciones informáticas
DaVinci Resolve, Fusion
Final Cut Pro X
Adobe Premiere Pro CC, Adobe After Effects CC, Adobe Photoshop CC
Avid Media Composer, Avid Pro Tools
Steinberg Cubase
Autodesk Smoke
Otras aplicaciones compatibles
The Foundry Nuke, Grass Valley Edius, Nuendo (Steinberg), Sony Catalyst Production Suite, Just:In, Just:Live y Just:Play (Tools On Air); MovieRecorder y MReplay (Softron); Flash Media Live Encoder (Adobe); Wirecast (Telestream); Livestream Producer; Resolume Arena; Vegas Pro y Movie Edit Pro Premium (Magix); VideoStudio Pro (Corel); Power Director (CyberLink); Studio y Broadcast (Vidblaster X); One y CG (Uniplay); CasparCG Server; Magicsoft CG; Xsplit Broadcaster; InfoCaster y Velocity (Imagine Communications); Easy Media Suite (DevTek); Metus Ingest; MimoLive (Boinx Software); Capture Pro (Cinegy); vMix Live; ProPresenter (Renewed Vision); Ventuz Director; LiveBoard y CoralCG (Class X); Glookast Capturer; Open Broadcaster Software Studio; NEMO3D (Nautilus); Burst Video WebClip2Go; Burst Video [REC]Marker
Formatos
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Formatos 2K (solo SDI)
DCI 2K 23.98p, DCI 2K 24p, DCI 2K 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI F25PsF
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
Formatos DCI 4K
DCI 4K 23.98p, DCI 4K 24p, DCI 4K 25p*
* SDI solamente
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, ITU-R BT.656, ITU-R BT.601
Metadatos SDI
RP 188/SMPTE 12M-2 y subtítulos opcionales (CC)
Muestreo de video SDI
4:2:2, 4:4:4
Precisión cromática SDI
RGB 4:4:4 de 8 o 10bits en todos los formatos hasta DCI 2K 1080p25; YUV 4:2:2 de 8 y 10 bits en todos los formatos
Espacios cromáticos
REC 601, REC 709
Muestreo de video HDMI
4:4:4, 4:2:2 y 4:2:0
Precisión cromática HDMI
RGB de 10 bits en HD
YUV de 10 bits en HD y 4K
Configuración HDMI
HDMI 1.4b Configuración automática según el monitor conectado
Muestreo de audio
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits
Precisión cromática
10 bits
Espacios cromáticos
REC 601, REC 709
Resolución HDMI
Pixel por pixel con una resolución máxima de 4K
Definiciones compatibles
Las conexiones SDI y HDMI admiten señales SD, HD, 2K y UHD. SD/HD en conexiones para señales por componentes
Protección contra copias
La entrada HDMI no permite procesar señales provenientes de fuentes protegidas. Es preciso confirmar la titularidad de los derechos de autor antes de grabar o distribuir contenidos
Procesamiento
Conversión HD-SD
Transmisión en HD o SD mediante las salidas SDI correspondientes. Opciones disponibles de reproducción en HD: señales compuestas o S-Video. Permite alternar entre formatos analógicos o por componentes y seleccionar la definición final. Estilos disponibles: apaisado, anamórfico (16:9) o centrado (4:3)
Conversión HD-UHD
Conversión de SD a HD 720 o 1080 mediante software durante la captura. Opciones disponibles: estándar (4:3), estándar (14:9) o zoom (16:9)
Conversión HD
Conversión de señales en formato HD 720 a HD 1080 o viceversa durante la reproducción
Efectos en tiempo real
Efectos internos de Final Cut Pro X y DaVinci Resolve. Efectos de Mercury Playback Engine (Adobe Premiere Pro CC). Efectos internos de Media Composer
Conversión de espacios cromáticos
Mediante soporte físico en tiempo real durante la transmisión
Sistemas Operativos
Sistemas compatibles
Mac 14.0 Sonoma o posterior
Mac 13.0 (Ventura)
Windows 11
Windows 10 de 64 bits
Linux
Requisitos energéticos
Consumo
22 Watts
Especificaciones ambientales
Temperatura de funcionamiento
5 °C a 40 °C
(41 °F a 104 °F)
Temperatura de almacenamiento
–20 °C a 45 °C
(–4 °F a 113 °F)
Humedad relativa
0 % a 90 % sin condensación
Físico
Dimensiones
5.55" / 14.10 cm
Peso
5.9 oz / 167.3 g
- Blackmagic Design DeckLink Studio 4K
- Tarjeta SD con software / controladores
- Cable multiconector para control analógico y RS-422
- Soporte HDMI
