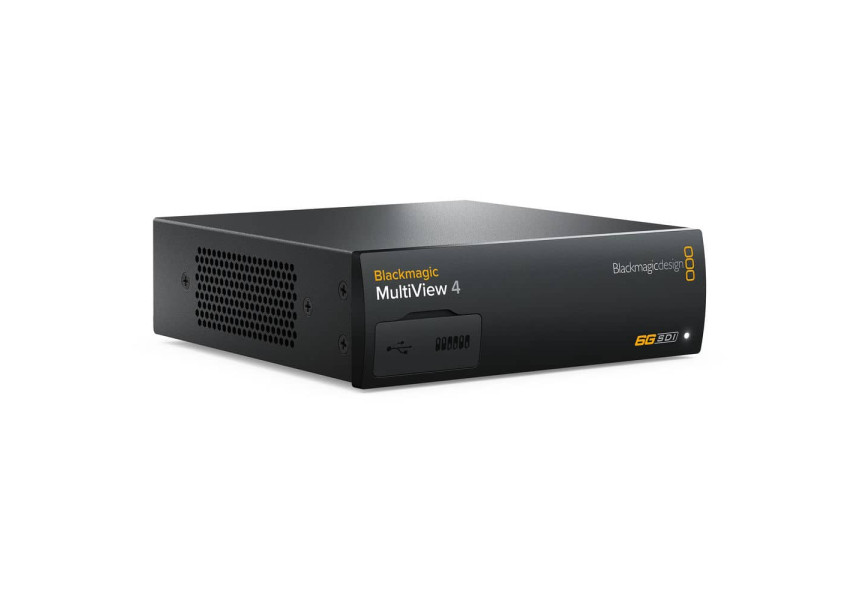

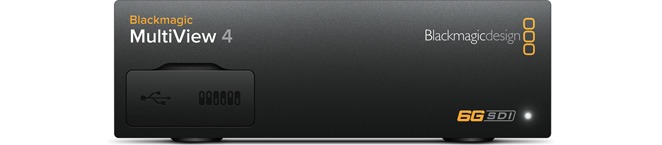

Blackmagic Design MultiView 4
Agotado
- 4 entradas 6G-SDI con salidas de bucle
- 1x Salida SDI y 1x HDMI MultiView
- Soporta SD, HD, UHD 4K, DCI 4K
- Las entradas independientes permiten formatos de mezcla
- Garantía limitada de 1 año por Blackmagic Design
-
Resumen
-
Especificaciones
-
En la caja
Este modelo Blackmagic MultiView 4 brinda la posibilidad de supervisar cuatro fuentes SDI independientes en una misma pantalla. Las cuatro entradas SDI 6G con resincronización integrada facilitan la monitorización simultánea de contenidos en cualquier definición y frecuencia de imagen. Por otra parte, este dispositivo es capaz de transmitir señales en formato HD 1080 o UHD 2160p, de manera que es compatible con televisores y monitores HD o UHD.
Estos últimos permiten aprovechar al máximo la resolución adicional, a fin de visualizar imágenes de 1920 x 1080 pixeles en cada ventana con una nitidez extraordinaria. Cabe señalar además que este dispositivo incluye vúmetros digitales, rótulos personalizados y un sinfín de prestaciones adicionales.
La solución más práctica para supervisión

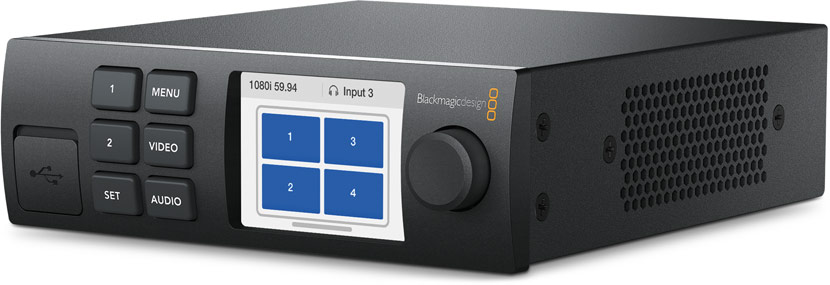

El modelo Blackmagic MultiView 4 dispone de cuatro entradas SDI 6G independientes compatibles con distintas definiciones a una resolución máxima de 2160p30. Por otro lado, el programa para controlar el dispositivo mediante una red Ethernet permite ver los vúmetros, seleccionar los canales de audio que se desean transmitir o modificar el nombre asignado a cada ventana. Esta versión muestra las fuentes en una cuadrícula de 2x2. Por otra parte, el panel frontal opcional facilita el control de la unidad, mientras que el estante para conversores Teranex Mini brinda la posibilidad de instalarlo en un bastidor.
Uso en estudios o espectáculos en directo
La visualización de distintas imágenes en una misma pantalla resulta de suma utilidad en salas de control de grandes dimensiones que reciben diversas señales, o al realizar proyectos en exteriores donde el espacio es reducido y no hay lugar para varios monitores. Ya no es necesario disponer de múltiples equipos, decenas de cables y fuentes de alimentación adicionales para ver todas las fuentes. Basta con conectar cámaras, mezcladores, grabadores o matrices de conmutación a las entradas SDI a fin de supervisar el material audiovisual con una claridad sorprendente y en un solo monitor UHD.
- Supervisión de fuentes | Cada ventana de la cuadrícula funciona como un monitor independiente. A su vez, la resincronización de señales en las entradas SDI facilita el procesamiento de distintos formatos y frecuencias de imagen de manera simultánea. En este sentido, el dispositivo permite ver al mismo tiempo contenidos en NTSC, PAL, 720p, 1080i, 1080p e incluso 2160p30 en algunos modelos. ¡Es como tener 4 o 16 monitores en una sola pantalla!
- Modos de visualización | El modelo MultiView 4 presenta un diseño compacto y permite ver hasta cuatro fuentes en una sola pantalla. Sin embargo, es posible combinar varias unidades con el objetivo de crear una solución personalizada. Para ello, basta con conectar la salida de una a la entrada de otra, a fin de supervisar un mayor número de señales en el mismo monitor. De esta forma, tendrás una cantidad de opciones ilimitada a tu disposición.
Todos los modelos Blackmagic MultiView admiten el uso de equipos HD, mientras que las versiones SDI 6G permiten conectar monitores UHD, brindando así una mayor compatibilidad con los dispositivos existentes en la actualidad. De este modo, es posible supervisar los contenidos con una nitidez sorprendente. Las imágenes en UHD tienen una resolución cuatro veces mayor a la del formato HD, y por esta razón son mucho más claras y definidas. Esto significa que, al emplear el modo de visualización 2x2 en un monitor con dicha tecnología, la pantalla se divide en cuatro partes iguales con una resolución de 1920 x 1080, sin modificar el material original. Los distintos modelos cuentan además con salidas HDMI y SDI para conectarlos directamente a cualquier televisor, proyector o monitor profesional.
Conexiones
Entradas de video SDI
4 x SD/HD/6G de 10 bits
Salidas de video SDI
4 x derivadas, 1 x HD/UHD
Velocidades de transmisión SDI
270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s
Salidas SDI para visualización simultánea
1 x HD de 10 bits, 1 x 6G de 10 bit
Salidas HDMI para visualización simultánea
1 x HDMI con conector tipo A. Reconoce los datos identificatorios del monitor (EDID)
Resincronización SDI
Ajuste automático SD/HD/6G en todas las salidas SDI
Sincronismos compatibles
Ninguno
Definiciones compatibles
Detección automática de señales SD/HD/6G
Visualización simultánea de señales SD, HD y 4K
Actualizaciones
Conexión USB 2.0 de alta velocidad (480 Mb/s) o mediante una red Ethernet
Configuración
Ethernet RJ45 o USB 2.0 para actualizar el sistema operativo interno o configurar la dirección IP
Formatos compatibles
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Formatos 2K
DCI 2K 23.98p, DCI 2K 24p, DCI 2K 25p
2K 23.98PsF, 2K 24PsF, 2K 25PsF
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
Formatos 4K
DCI 4K 24p
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M‑B, ITU‑R BT.656 e ITU‑R BT.601
Indicadores de volumen
Vúmetros en cada ventana
Distribución de fuentes
No disponible
Muestreo de video SDI
4:2:2 y 4:4:4
Muestreo de audio SDI
Frecuencia de muestreo televisiva estándar para televisión de 48 kHz y 24 bits
Precisión cromática SDI
4:2:2 y 4:4:4 de 10 bits
Espacios cromáticos SDI
YUV o RGB para las entradas, YUV para las salidas
Ajuste automático SDI
Selección automática SD/HD/6G en cada entrada para procesar distintos formatos televisivos independientemente
Metadatos SDI
Identificación de la carga útil según la norma SMPTE 352M
Control
Panel de control integrado
No disponible. Compatible con el panel inteligente para conversores Teranex Mini, que incluye una pantalla a color de 2.2 pulgadas con diferentes menús
Panel de control externo
No disponible
Pantalla
Pantalla
Panel opcional con pantalla LCD de 2.2 pulgadas para ver los menús de opciones
Soporte informático
Programa de control
MultiView para sistemas operativos Windows® y Mac®
Actualización del sistema operativo interno
Mediante la aplicación incluida
Sistemas Operativos
Sistemas compatibles
mac 10.15 Catalina
mac 11.1 Big Sur o posterior
Windows 10 de 64 bits
Requisitos energéticos
Alimentación
Cable IEC (no incluido). Entrada para corriente alterna de 90-240 V
Protección contra cortes de energía
La configuración se mantiene y se restablece de inmediato al encender nuevamente el dispositivo
Alimentación por red Ethernet
Tecnología PoE+ con conexión de 48 V para corriente continua
Consumo
16 W
Especificaciones ambientales
Temperatura de funcionamiento
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento
-20 °C a 45 °C (-4 °F a 113 °F)
Humedad relativa
0 % a 90 % sin condensación
Físico
Dimensiones
(An x Pr x Al)
6.7 x 5.5 x 1.8"
17.0 x 14.0 x 4.5 cm
Peso
1.28 lb / 0.58 kg
- Blackmagic Design MultiView 4
- Tarjeta SD con software y manuale
