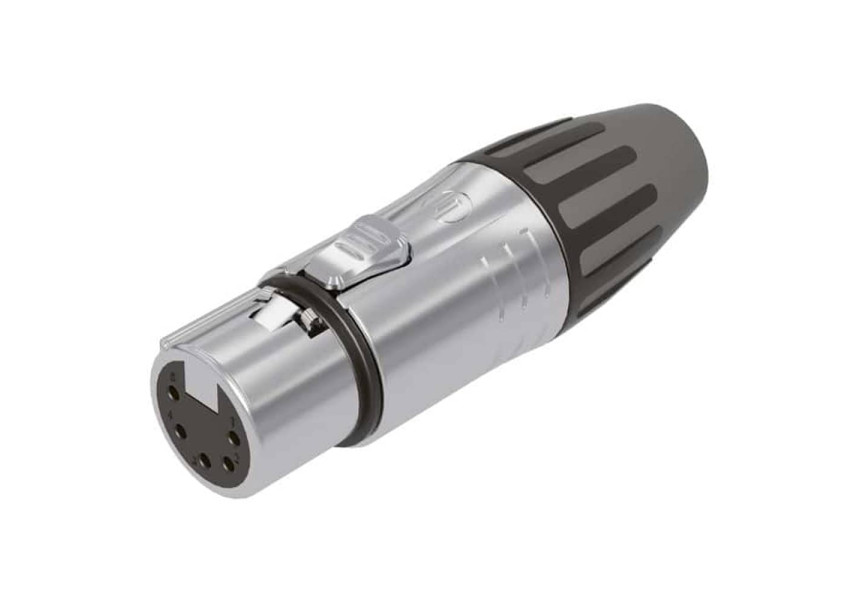

Seetronic SCMF5
- Conector de audio XLR hembra de 5 pines con carcasa cromada
- Abrazaderas de cable para diferentes diámetros
- Diseño Noring compacto y ahorra espacio
- Funda de sellado de poliuretano para evitar daños por flexión
- Garantía limitada de 1 año por Seetronic
-
Resumen
-
Especificaciones
-
En la caja
El conector XLR hembra 5 pines SCMF5 es un componente profesional de la Serie M de Seetronic, una línea diseñada para aplicaciones de audio e iluminación DMX, cumpliendo con los estándares más exigentes del entretenimiento profesional.
Su carcasa de aleación de zinc con acabado cromado resiste la tensión mecánica y la corrosión en entornos de touring y eventos al aire libre, mientras que los contactos de cobre recubiertos de plata garantizan una resistencia de contacto de tan solo 3 mΩ, manteniendo la señal de audio y los datos DMX intactos sin importar cuántas veces se conecte y desconecte el equipo.
El diseño noring elimina el anillo exterior convencional, reduciendo el diámetro del conector terminado y facilitando el enrutamiento en paneles con alta densidad de cableado.
Características y Beneficios del conector XLR SCMF5 para audio e iluminación
- Señal limpia y confiable | Sus contactos de cobre con recubrimiento de plata ofrecen una resistencia de contacto mínima. Esto asegura una conducción ultraprecisa, manteniendo la integridad de los datos DMX de iluminación o del audio multicanal.
- Instalación compacta | El diseño noring reduce el diámetro exterior del conector terminado, facilitando el enrutamiento en paneles, cajas de escena y multicore con espacio reducido.
- Construcción robusta para uso intensivo | La carcasa de zinc cromado con rosca interna resiste la tensión mecánica y la gravedad en cualquier orientación, ideal para racks de touring y montajes escénicos.
- Protección del cable | La manga de poliuretano en la bota absorbe la presión de doblado, previniendo fracturas en el extremo del cable y extendiendo su vida útil.
Preguntas Frecuentes sobre el conector XLR SCMF5
¿El Seetronic SCMF5 es compatible con equipos de iluminación DMX?
Sí. El SCMF5 cumple con el estándar IEC 61076-2-103, la norma para conectores XLR en aplicaciones de entretenimiento, incluyendo el protocolo DMX512. Es compatible con controladores, dimmers y fixtures que utilicen conector XLR hembra de 5 pines.
¿El SCMF5 requiere herramientas especiales para su terminación?
No. La terminación se realiza con soldadura estándar y un destornillador para ajustar el prensacable, facilitando la terminación rápida en campo.
¿Cuál es la diferencia entre un XLR de 3 pines y uno de 5 pines?
El XLR de 3 pines se usa normalmente para audio balanceado mono. El de 5 pines añade dos contactos adicionales que permiten transportar datos DMX o señales adicionales dentro del mismo conector.
Adquiere el conector XLR hembra 5 pines Seetronic SCMF5. Compra ahora en Mediatekis con envío sin costo a todo el país. Garantiza la integridad de sus señales DMX y de audio profesional en tus montajes profesionales.
Interfaz
Tipo de conexión
XLR 5 pines
Género
Hembra
Eléctrico
Resistencia dieléctrica
1.5 kVDC
Resistencia de aislamiento
> 10 GΩ (inicial)
Corriente nominal por contacto
7.5 A
Tensión nominal
< 50 V
Mecánica
Diámetro exterior del cable
3.5 - 6 mm
Vida útil
> 1000 ciclos de acoplamiento
Tamaño del cable
1.0 mm²
Tamaño del cable
18 AWG
Material
Revestimiento de los contactos
Ag
Contactos
Aleación de cobre
Carcasa
Aleación de zinc
Alivio de tensión
Poliacetal (POM)
Medio ambiente
Cumplimiento de normas
IEC 61076-2-103
Soldabilidad
Cumple con la norma IEC 68-2-20
Rango de temperatura
-30 °C a +80 °C
- Seetronic SCMF5 Conector XLRF de 5 pines
